Универсальный звуковой модуль


        Не секрет, что макет дополненный звуковым сопровождением и движущимися фигурками, машинами и механизмами куда как интереснее статичного, пускай даже и филигранно изготовленного. Такие фирмы, как "ESU" и "Lenz" выпускают для подобных целей широкий модельный ряд декодеров, котнтроллеров и командных станций. Их продукция отличается высоким качеством, но и не менее высокой ценой. Уровень цен таков, что комплектация макета или диорамы подобной электроникой стоит многократно больше чем все остальные комплектующие, включая и весьма не дешевые модели подвижного составаМожно ли сократить затраты на "оживление" макета? Конечно, можно, причем многократно и, к тому же упростив управление без потери надежности и функциональности!

       В нулевые годы на рынке электронных компонентов и конструкторов появилась линейка контроллеров "Arduino", призванная первоначально познакомить широкую аудиторию с азами и приципами построениясовременной автоматики. Изделие оказалось столь удачным, что в течение короткого времени снискало огромную популярность как у любителей, так и у вполне серьезных разработчиков. Благодаря массовоовсти и простоте, контроллеры "Arduino" имеют низкую цену, однако, если это оригинальная итальянская плата, ничуть не проигрывают в надежности изделиям той же "ESU". Кстати, в основе своей и "Arduino" и другие фирмы используют чипы одной и той же компании "AtMel". Как говорится, комментарии излишни...

       Описанная ниже конструкция, построена как раз на базе контроллера "Arduino".

       Вариант 1 без дополнительного усилителя:
Звуковая мощность устройства - 0,5 Вт. Моно (1 канал). Такая конфигурация вполне подходит для домашних диорам и макетов, на которых возможно использование локомотивных звуковых декодеров в типоразмерах ТТ,N и Z. Для постройки понадобятся следующие компоненты:

  1. Плата "Arduino UNO";
  2. DFplayer mini - MP3 плеер с MicroSD слотом;
  3. Флеш-карта microSD емкостью до 32ГБ;

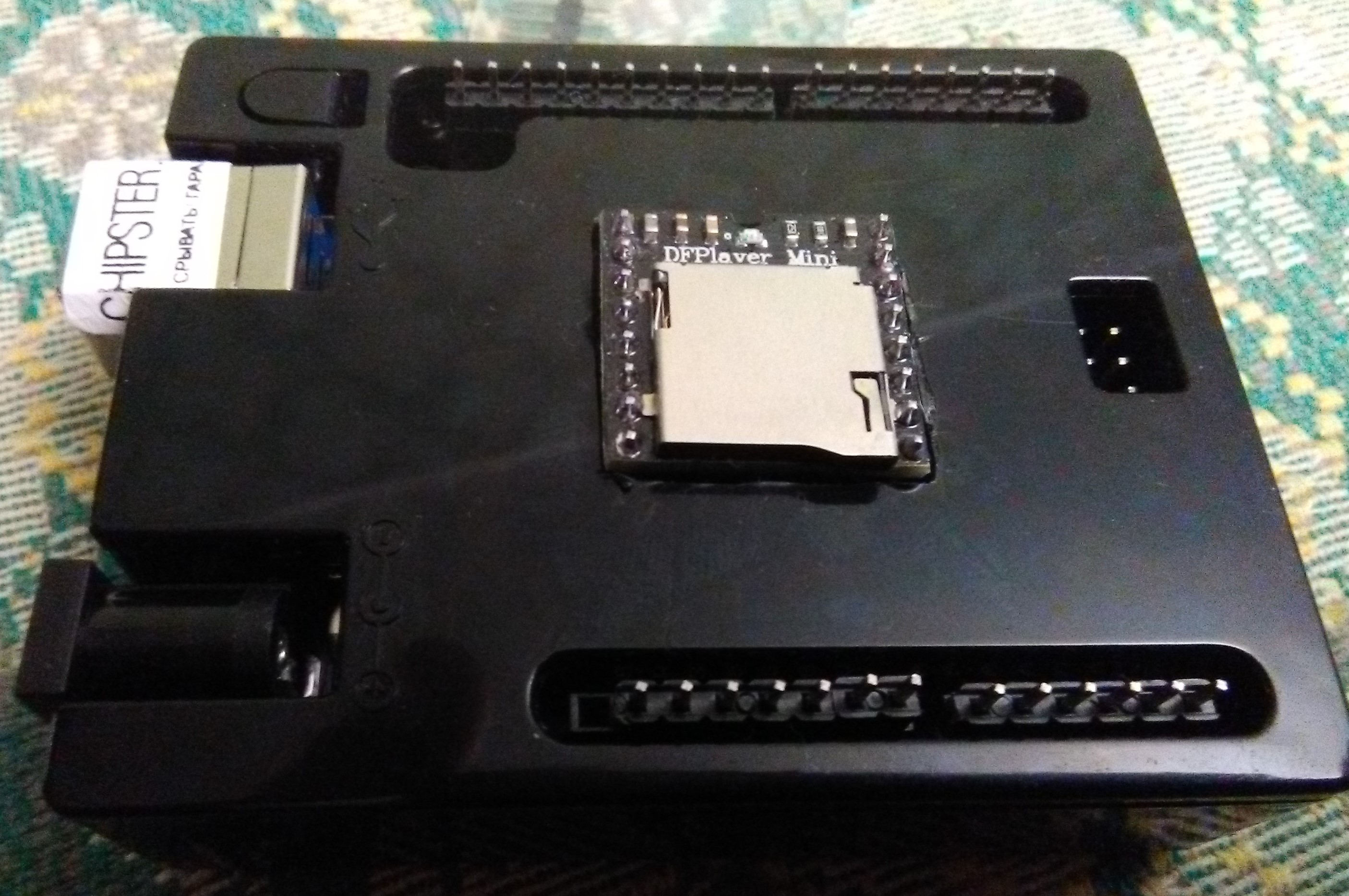

  4. Пластиковый корпус для "Arduino UNO"
  5. Два резистора, сопротивлением 1 КОм;
  6. Динамик мощностью до 0,5 Вт, номинальным сопротивлением 8 Ом.

       Поскольку встроенный в плеер усилитель может прекрасно воспроизводить весь диапазон звуковых частот, то качество звука будет зависеть от частотной характеристики динамика. Схема соединений устройства приведена на рисунке ниже.

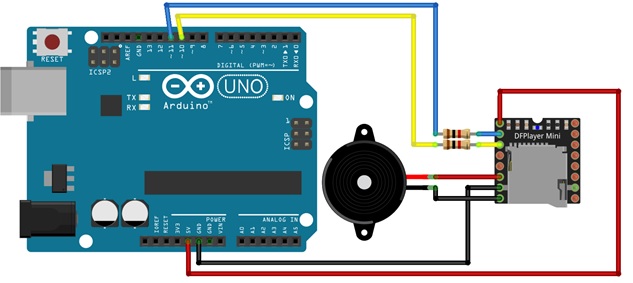

Схема соединений без дополнительного усилителя


       Вариант 2, с дополнительным стереоусилителем: Этот вариант подойдет выставочных инсталляций, макетов типоразмера Н0 и более крупных. К тому же, подготовив соответствующим образом файлы для левого и правого каналов и разнеся динамики в противоположные части макета можно получить меняющуюся в зависимости от положения наблюдателя звуковую картину макета, что сделает Вашу инсталляцию еще более интересной!
Звуковая мощность устройства - 2 канала по 3 Вт. Потребляемая - 10-15 Вт. Для постройки такого устройства дополнительно потребуются:

  1. Мощный источник питания номинальным напряжением 5 В ток не мене 3 А;
  2. Миниатюрный стерео усилитель PAM8403 2-Ch класса D, номинальной мощьностью 2x3 Вт.
  3. Два динамика мощностью не менее 3 Вт. Сопротивлением 8 Ом.

        Мощный источник питания необходим, чтобы обеспечить работу усилителя на полной мощности. Запитать его от встроенного преобразователя питания платы "Arduino" нельзя, поскольку, потркбляемая усилителем мощность намного превосходит возможности встроенного преобразователя. В лучшем случае усилитель просто не будет работать, а в худшем - плата контроллера выйдет из строя. Схема подключения дополнительного усилителя приведена ниже.

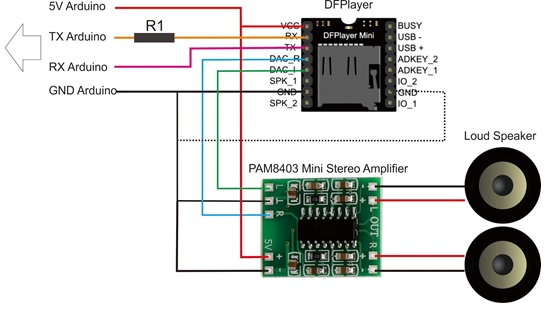

Подключение дополнительного усилителя


       Кроме возможностей по звуковому оформлению этот жемодуль может быть задействован для управления до 4-мя сервоприводами и до 7-ю светодиодными устройствами освещения с потребляемым током не более 50 мА на каждое. Сервоприводы рекомендую запитывать от отдельного внешнеого источника питания.

       В качестве примера, приведу видеоролик с моей диорамой, воспроизводящей сценку из рассказа А.П. Чехова - "Злоумышленник". Используется схема без дополнительноого усилителя и благодаря временному распределению всех действий в данном случае для мерцающего светодиода, имитирующеего керосиновый фонарь, серво-машинки, управляющей движениями фигурки и озвучивания оказалось достаточно питания от встроенного преобразователя платы "Arduino".



       Для программирования кроме ПО "Arduino IDE" понадобится установить библиотек для работы с модулем плеера. Актуальную версию библиотеки можно найти здесь:

       Звуковые файлы должны быть в формате mp3, находиться в корневой папке флеш-карты и иметь пронумерованные названия: (0001.mp3; 0002.mp3 и т.д.) Сценарии же для озвучивания могут быть самые разные. В качестве примера я приведу скетч, использованный в диораме "Злоумышленник"


Скетч для диорамы Злоумышленник
