Модуль беспроводного управления


       Не секрет, что современные цифровые системы управления макетами железной дороги предлагают пользователю широчайший спектр возможностей. Однако, цена этих возможностей для большинства отечественных моделистов - чрезмерно высока. Именно это обстоятельство, а также стремление создать макет, одинаково пригодный для моделей с деокдерами и без, побудило меня к созданию универсальной системы беспроводного управления, не зависящей от оборудования и не требующей установки приложений. .

       Осеовой системы служит распространенный контроллер ESP8266, имеющий возможности работы в беспроводных сетях и программируемый без особых сложностей в среде Arduino.

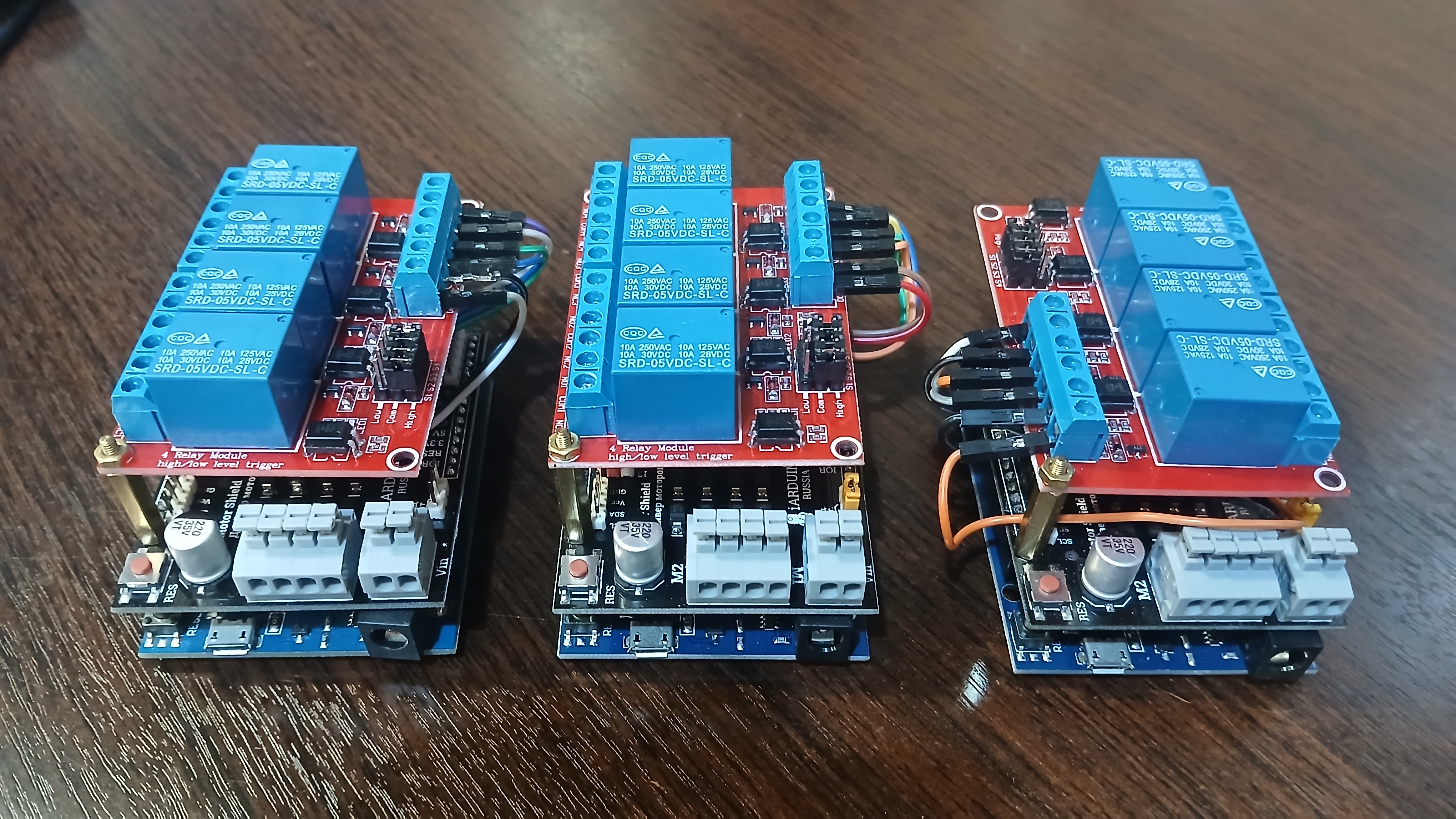

       Модуль системы состоит из: непосредственно платы контроллера ESP8266, отвечающей за работу веб-сервера коммуникацию по беспроводным сетям; одно- или двухканального модуля драйвера электродвигателей постоянного тока и релейного модуля, отвечающего за включение исполнительных устройств на макете. Питание модуля осуществляется от источника питания постоянного тока напряжением 12 Вольт и мощностью 2-5А.

       Суть технологии следующая: при включении модуля контроллер начинает работать как точка доступа Wi-Fi с названием сети WeMos. Подключившись к этой сети со смартфона планшета или ноутбука и набрав в обычном веб-браузере адрес контроллера, значение по умолчанию 192.168.4.1, пользователь попадает на страницу управления макетом. Внешний вид, которой представлен ниже.

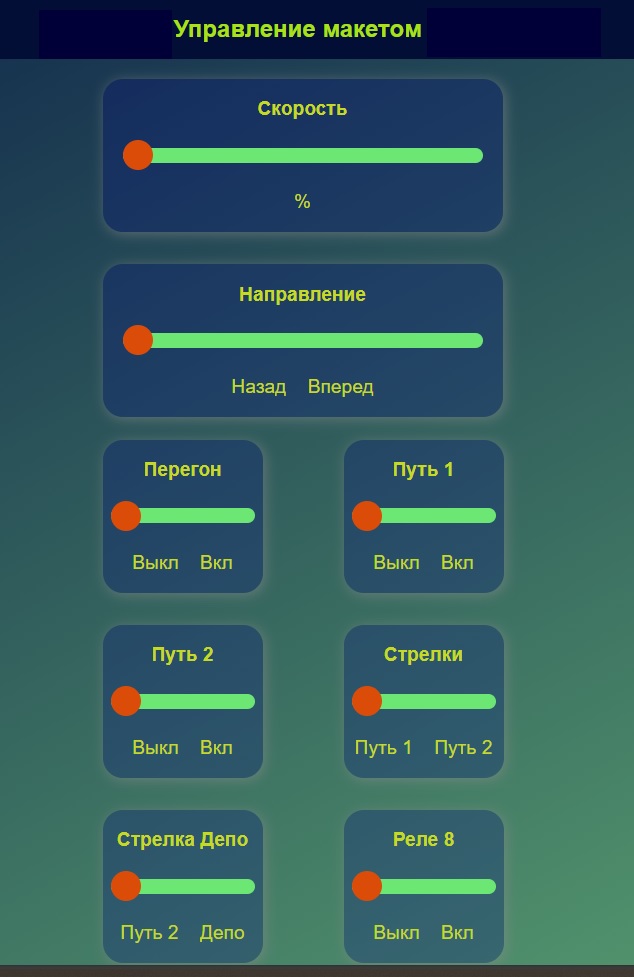

Внешний вид веб-страницы управления макетом


       Передвигая слайдеры на странице пользователь может: регулировать скорость движения локомотива, переключать направление движения, включать или выключать исполнительные устройства на макете посредством реле. Реле, в свою очередь могут быть использованы для переключения стрелок и сигналов, включения освещения и звукового сопровождения. Стоимость комплектующих, используемых для изготовления модуля во много раз ниже стоимости любой, даже самой простейшей командной станции DCC, не говоря уже о том, что декодеры, устанавливаемые в локомотивы и исполнительные устройства - тоже стоят денег.

       Пример работающего макета представлен на этом коротком видео.

       Побробная инструкция по использованию модуля - доступна здесь:

        По вопросам связанным с приобретением модулей, а также создания более сложных систем беспроводного управления макетами и выставочными инсталляциями обращайтесь по адресу mail@zeuke.ru
